铰链波纹补偿器规格齐全,安装方便.公司员工愿从销售、设计、生产到安装现场，提供品质优良的产品，周到的售后服务。我们愿以可靠的质量和良好的信誉，与广大用户及设计人员携手合作、共创发展！

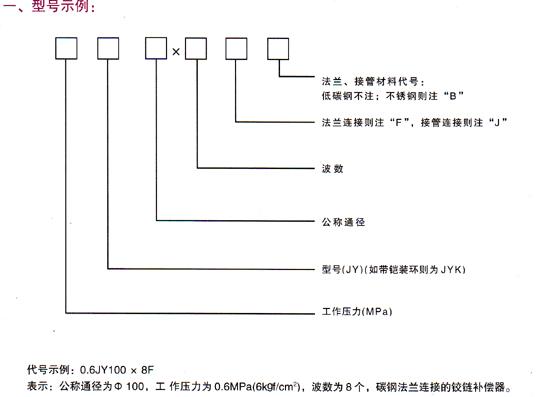

铰链波纹补偿器又名铰链金属补偿器，铰链波纹膨胀节，适用于角位移的补偿 型号：本公司生产DN65-DN5000，压力级别0.1Mpa-2.5Mpa
连接方式：
1、法兰连接
2、接管连接
用途：铰链波纹补偿器适用于角位移的补偿
型号：本公司生产DN65-DN5000，压力级别0.1Mpa-2.5Mpa
连接方式：1、法兰连接 2、接管连接
二、应用举例：
某热管安装温度：20℃，通径500，工作压力0.6MPa(6kgf/cm2)，最低温度-10℃，碳钢管线膨胀系数a=13.2×10ˉ6/℃。

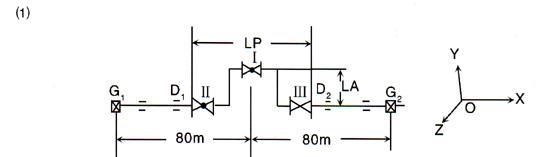

就如下管路安装形式设计计算：
1、确定位移量： △X=al△T=13.2×10ˉ6(80+80)×103×(120-(-10°))=275mm
2、选用补偿器： 补偿器Ⅰ选用：0.6JY500×6J，θ0=±8°(额定位移2×8°)
LⅠ=1.1m,KθⅠ=197N·m
补偿器Ⅱ、Ⅲ选用：0.6JY500×4，θ0=±5°
LⅡ=LⅢ=0.9m，KθⅡ=KθⅢ=295N·m/度

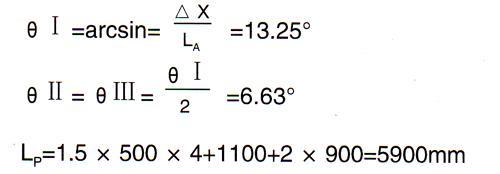

即LA（必须大于等于）≥997.69mm……（1）
一般Lp≥1.5DN×4+LⅠ+LⅡ+LⅢ……（2）
（Lp为补偿段安装长度）
根据（1）式，取一定余量，将LA值向上圆整：
LA=1200 （在安装跨距要求允许条件下，LA适当大一点好）
实际工作角位移
3、考虑冷紧问题： 为了改善管路受力状总况，设计安装时通常对补偿器进行冷紧。冷紧量按以下公式计算：
所以沿工作位移相反方向进行冷紧安装（冷紧量δ=74.04mm）

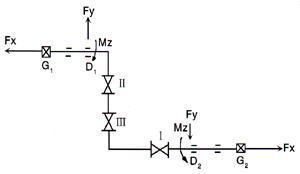

4、计算支座承受载荷： 下面分析固定支座G1、G2和导向支架D1、D2的受力情况。

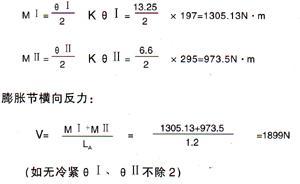

a、膨胀节变形力矩。
b、 G1点： D1点：
Fy=Fz=0 Fx=Fy=Fz=0，Mx=My=0
Fx=-V=-1899N Mz=MⅡ=973.5N·m
Mx=My=Mz=0
G2：
Fx=V=1899N D2：Fx=Fy=Fz=0，Mx=My=0
Fy=Fz=0，Mx=My=Mz=0 Mz=-MⅡ=-973.5N·m
